Изготовление и монтаж закладных деталей для железобетонных конструкций

Закладные детали применяются для надежного соединения железобетонных конструкций с металлическими элементами, инженерными системами и оборудованием. От точности их изготовления и правильности монтажа зависит несущая способность узла, долговечность конструкции и безопасность эксплуатации.

Технология включает проектирование, подбор материалов, производство изделий, контроль качества и установку в проектное положение с последующей фиксацией и защитой от коррозии. На каждом этапе важны допуски, соответствие рабочим чертежам и соблюдение требований нормативной документации.

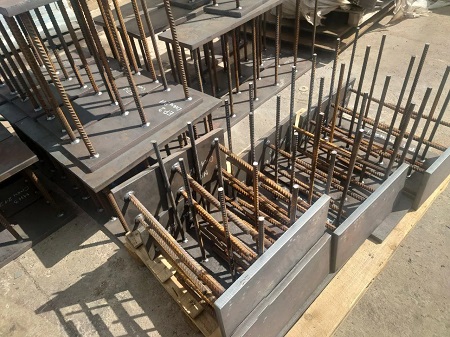

Изготовление закладных деталей

Производство начинается с изучения чертежей: тип изделия, марка стали, толщина пластин, длина анкеров, расположение отверстий, требования к сварным швам и защитным покрытиям. Затем подготавливают металлопрокат и выполняют механическую обработку для изготовления таких деталей как закладные элементы.

Материалы и заготовительные операции

• Сталь: выбирают по проекту с учетом условий эксплуатации (влажность, агрессивные среды, температурные перепады).
• Резка: пластины и полосы раскраивают газовой, плазменной или механической резкой, выдерживая геометрию и чистоту кромок.
• Сверление и пробивка: отверстия выполняют по осям, контролируя диаметр и расстояния между центрами.
• Подготовка к сварке: кромки зачищают, снимают окалину и обеспечивают плотное прилегание деталей в сборке.

Сборка, сварка и контроль

Сборку выполняют на кондукторах, чтобы выдержать размеры и взаимное расположение элементов. Сварку производят по технологическим картам, с учетом типа шва, длины провара и последовательности наложения швов для снижения деформаций.

1. Прихватки: фиксация положения деталей перед окончательной сваркой.
2. Основная сварка: выполнение угловых и стыковых швов по заданной категории.
3. Зачистка: удаление брызг и шлака, при необходимости – обработка усиления шва.
4. Контроль: визуально-измерительный, при ответственных узлах – неразрушающий (ультразвук, капиллярный метод и др.).

После контроля выполняют антикоррозионную защиту: грунтование, окраску или горячее цинкование. Поверхности, подлежащие сварке на объекте, часто оставляют без покрытия или защищают временными составами, чтобы не ухудшить качество шва.

Техническое задание: нагрузки, условия эксплуатации, привязка к узлам

Техническое задание (ТЗ) на изготовление и монтаж закладных деталей фиксирует исходные данные, по которым выбирают конструкцию закладной, материал, способ анкеровки и порядок установки. Корректно оформленное ТЗ снижает риск несоответствий между проектом, производством и монтажом, а также упрощает контроль качества на площадке.

ТЗ должно быть однозначным: все нагрузки, условия эксплуатации и привязка к конструктивным узлам задаются в измеримых параметрах и сопровождаются ссылками на чертежи/узлы. Любая «неопределенность» (нет схемы усилий, не указан класс бетона, отсутствуют отметки и допуски) приводит к переделкам, снижению несущей способности или невозможности монтажа.

Состав ТЗ для закладных деталей

1) Нагрузки и расчетные воздействия

• Типы нагрузок: постоянные, временные, кратковременные, длительные, динамические, вибрационные, ударные.
• Схема передачи усилий: N (растяжение/сжатие), V (срез), M (изгиб), T (крутящий момент), комбинации и эксцентриситеты.
• Направления и точки приложения: координаты, плечи, распределение по анкерам/пластинам.
• Требования к жесткости: допустимые прогибы/перемещения, ограничения по раскрытию трещин (если применимо).
• Особые воздействия: температурные деформации, усадка/ползучесть, сейсмика (при наличии), монтажные нагрузки.

2) Условия эксплуатации

• Среда: сухая/влажная, наружная/внутренняя, наличие агрессивных сред, контакт с грунтом, брызгозона.
• Температурный режим: диапазон, цикличность, вероятность обледенения/конденсации.
• Коррозионная защита: требования к материалу (марка стали), покрытию, оцинкованию/окраске, толщинам и зонам защиты (включая сварные швы).
• Пожарные и специальные требования: огнестойкость узла, ограничения по материалам и покрытию.
• Эксплуатационное обслуживание: доступность для осмотра, возможность подтяжки/замены крепежа, требования к герметизации примыканий.

3) Привязка к узлам и монтажная информация

• Ссылка на узел: номер узла, лист/альбом, версия документации.
• Геометрическая привязка: координаты осей, отметки, ориентация детали, вылеты, привязка к граням/ребрам, допустимые отклонения.
• Основание: класс/марка бетона, тип конструкции (монолит/сборный), защитный слой, наличие арматуры в зоне анкеров.
• Конструктивные ограничения: минимальные расстояния до кромок и швов бетонирования, запретные зоны, требования к карманам/гильзам (если предусмотрены).
• Способ установки: до бетонирования (анкерные выпуски, фиксаторы, шаблоны) или после (сверление/химанкера – при наличии отдельного решения).
• Сварка/болты: тип соединения, размеры швов, класс прочности крепежа, моменты затяжки, требования к контролю (ВИК/УЗК при необходимости).

Итог: закладные детали корректно изготавливаются и монтируются только при наличии полного ТЗ, где нагрузки задают расчетную основу, условия эксплуатации определяют материалы и защиту, а привязка к узлам обеспечивает точность установки и работоспособность соединения в составе конструкции.
